OnePlus 3 のカメラを交換した

作成: / 更新:

OnePlus 3 は「カメラのフォーカスが合わない」という不具合のある個体があり、その数は少なくありません。僕が中古で購入した OnePlus 3 も、この不具合を起こしていました (理解の上購入)。あくまでもサブ端末としての利用なので少しの間放置していましたが、「せっかくなので直そう」という考えに至りカメラを交換することにしました。

パーツ & ツールを購入する

カメラモジュール。

中華通販の AliExpressOnePlus 3 のカメラモジュールと分解用の工具がセットになった商品を購入しました。2000 円前後で買えると思います。工具については既に似たような物 (ギターピックとかプラスチックカードとか) を持ってるなら不要かと思います (ちょっと安い)。

交換する

端末下部にあるネジ止め 2 箇所を外すことでバックパネルと液晶を外せるようになります。最近のスマホと違って開けやすいですね……。画面側下部からバックパネルを外していきます。たぶん YouTube の動画見た方がわかりやすいな (爆)。

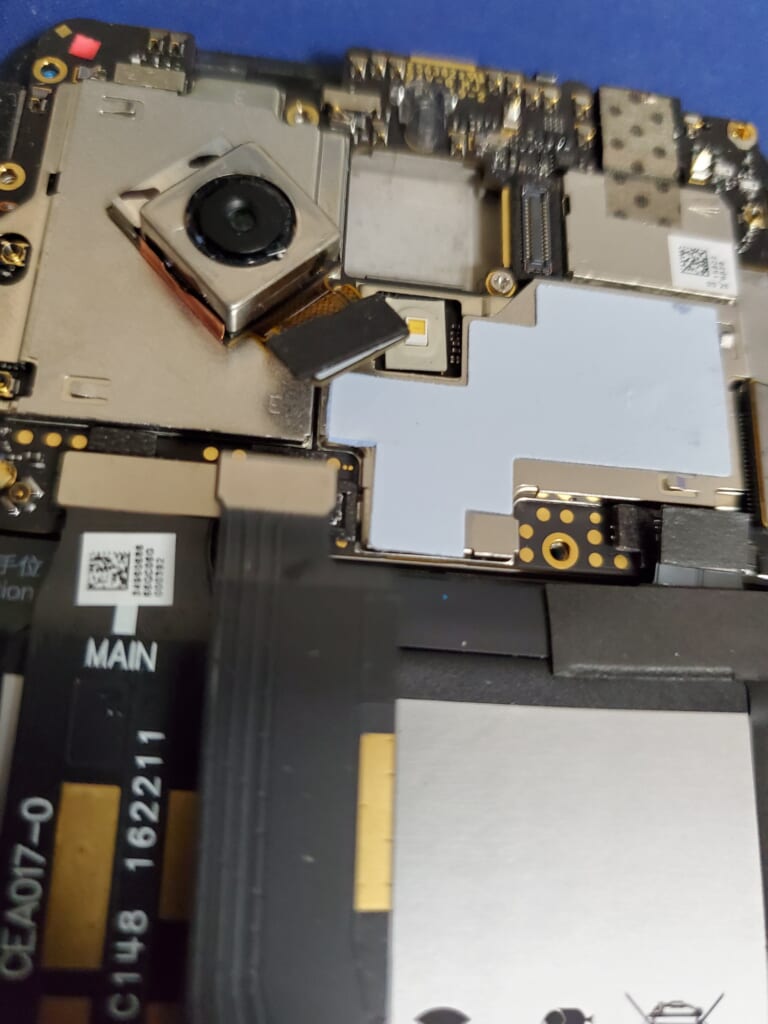

バックパネルを開けた後の状態。

バックパネルが開けば、こんな感じになります。開けたら、バッテリーのコネクタや充電ポートのフレキを外すのを忘れずに。

次にネジ止めを外してマザーボードを取り外します。工具についてたドライバを使えば楽に取り外せる……はずが、しっかりハマらず回せません。これ、微妙にサイズ違うのでは……。流石中華クオリティ (?)。ネジ穴潰れるの怖いんですけど、と思った矢先、悲劇が起きた……。最後のネジを外すのに手こずって、ネジ穴潰してしまいました……。詰んだわコレ。

いろいろ工夫を凝らしたけど……このネジを開けるのは無理っぽい。カメラモジュールのサイズ的にわざわざマザーボードを取り外してまで取る意味がなさそうだなと思い、モジュールのフレキを取り外して無理矢理マザーボードから取り外してみる試み。

ア、取れた。えぇ……、マザーボード取り外す必要なかったのかよ……。観た動画全てがマザーボードを取り外して作業してたので、本当に取れるとは思いませんでした。かくして、ピンチは去ったのです!

確認する

新しいカメラモジュールにゴムカバー (?) を移植して、外したネジを対角線締めします。そのほかのケーブルも接続し直して、1 度この状態で起動してカメラが直ったかどうか確認してみます。

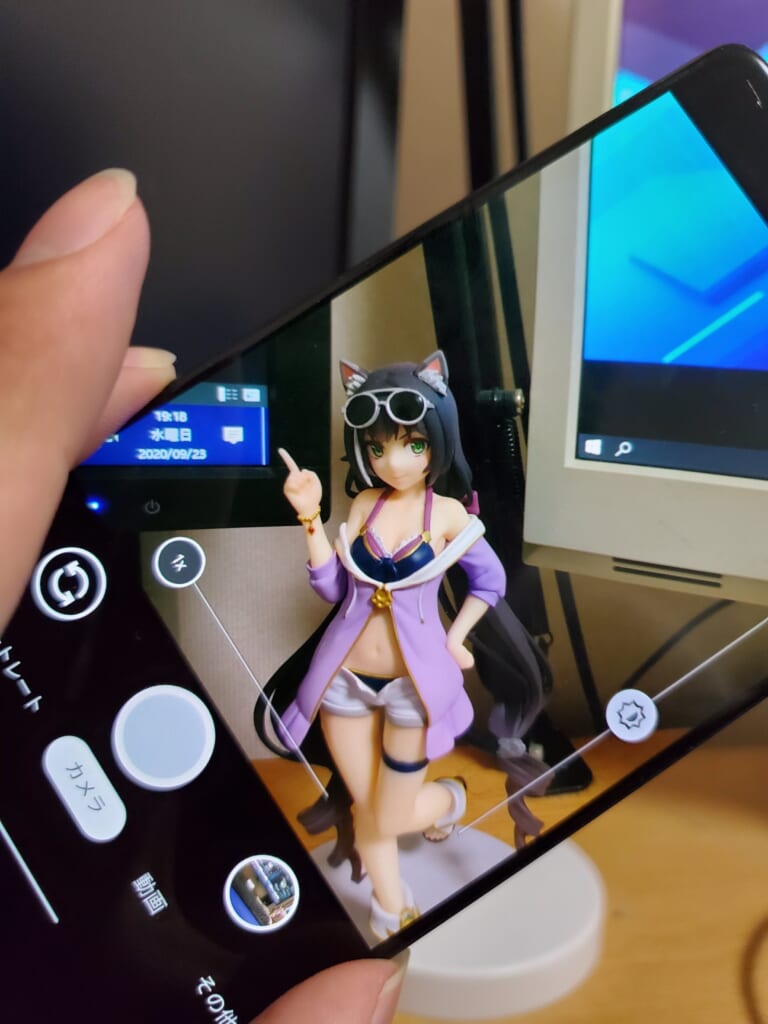

(指紋でべたついてるのは許して)
被写体キャルChang。

起動してほっとひと息。カメラがちゃんと動いて安心。カスタム ROM + GCam な環境ですが問題なく動作しています。ちゃんと動いてることを確認して、バックパネルを取り付けて元の状態に戻します。

所感

途中ドタバタしてしまいましたが (汗)、しっかりカメラが直って良かったですね。5 年前のスマートフォンなので画質が良いわけではないですが、まぁ実用レベルですし。まだまだ全然使えるスペックなので、ガンガン使っていきますよ~!!
